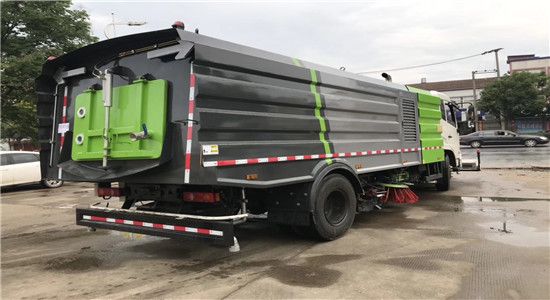

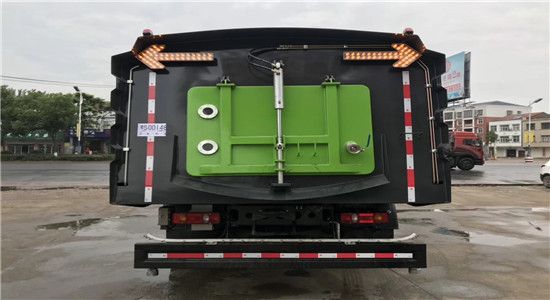

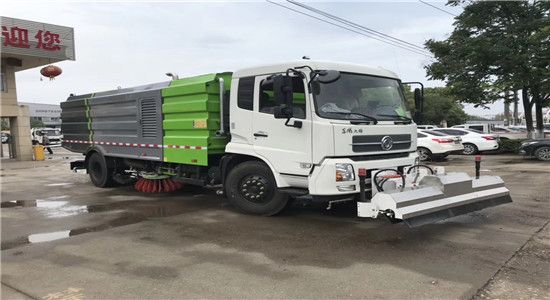

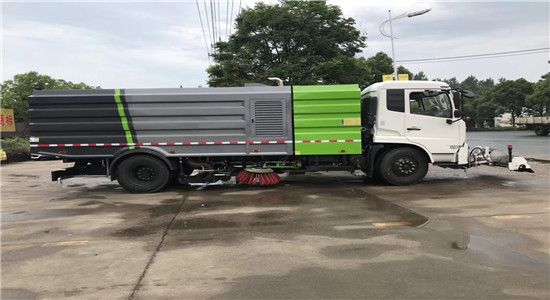

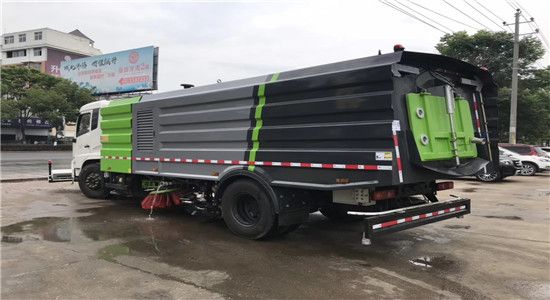

天锦洗扫车带路面清洗装置
|
CSC5181TXSD型洗扫车主要技术性能参数： |
|||
|
产品名称： |
CSC5181TXSD型洗扫车 |
外型尺寸： |
8700X2490X3050(mm) |
|
底盘型号： |
DFH1180BX1V |
货厢尺寸： |
XX(mm) |
|
总 质 量： |
18000 |
接近/离去角: |
20/11(°) |
|
额定质量： |
6270,6205(kg) |
前悬/后悬： |
1430/2270(mm) |
|
整备质量： |
11600(kg) |
**高车速： |
98(km/h) |
|
发动机型号 |
生产厂家 |
功率(kw/ps) |
排量(ml) |
|
ISB180 |
东风康明斯发动机有限公司 |
132(kw)/179.52(ps) |
5900 |
|
ISB210 |
东风康明斯发动机有限公司 |
155(kw)/210.8(ps) |
5900 |
|
排放标准： |
GB17691-2005国Ⅴ,GB3847-2005 |
||
|
轴 数： |
2 |
前 轮 距： |
1880,1900(mm) |
|
轴 距： |
5000(mm) |
后 轮 距： |
1800,1860,1820(mm) |
|
额定载客 |
(人) |
车辆识别代码 |
|
|
燃料种类： |
柴油 |
弹簧片数： |
7/9+6,8/10+8 |
|
轴 荷： |
6500/11500 |
驾驶室乘人数 |
2,3 |
|
其它： |
|
||
|
整车 |
洗扫车 |
|||
|
作 业 性 能 |
洗 扫 作 业 |
**大洗扫宽度（含路缘清洗宽度） |
M |
4．2 |
|
路面洗扫宽度（不含路缘清洗宽度） |
M |
3．5 |
||
|
洗扫速度 |
Km/h |
5∽13 |
||
|
清洗水额定压力 |
Mpa |
10 |
||
|
清洗水额定流量 |
L/min |
122 |
||
|
清 扫 作 业 |
清扫宽度 |
M |
3.5 |
|
|
清扫速度 |
Km/h |
3∽15 |
||
|
保洁速度 |
Km/h |
3∽20 |
||
|
**大清扫能力 |
m2/h |
70000 |
||
|
卸料角 |
° |
≥48 |
||
|
低压冲洗宽度 |
M |
24 |
||
|
清水箱总容积 |
L |
9000 |
||
|
垃圾箱总容积 |
L |
7000 |
||
主要部件型式与参数
|
项目 |
洗扫车 |
||||
|
副 发 动 机 |
标准配置 |
型号、生产企业 |
EQ6BT5.9 东风康明斯发动机有限公司 |
||
|
功率 |
118kw/2500r/min |
||||
|
选装配置 |
生产企业 |
东风康明斯发动机有限公司 |
|||
|
功率 |
118Kw/2500r/min |
||||
|
离合器 |
汽车离合器，气动驱动，电气自动** |
||||
|
散热器 |
1301BTA-010 有效尺寸783*714*70 |
||||
|
风 机 |
型式 |
洛阳北玻台信免维护风机 |
|||
|
额定工作转速 |
r/min |
240 |
|||
|
传动型式 |
副发动机、离合器、窄V带传动 |
||||
|
液 压 系 统 |
型式 |
开式，电液**集中操纵 |
|||
|
主要元件 |
齿轮泵手压泵、摆线马达、液压缸；电磁阀、集成块等 |
||||
|
溢流压力 |
MPa |
15 |
|||
|
液压油容量 |
L |
60 |
|||
|
电 气 系 统 |
**方式 |
PLC**(西门子)+手动**、语言报**、上海维扣斯液互锁等 |
|||
|
底盘车系统电压 |
24 V |
||||
|
工作装置系统电压 |
24 V |
||||
|
蓄电池型号 |
12V-140A.H (2只串联) |
||||
续表2.主要部件型式与参数
|
高 压 清 洗 系 统 |
高压水泵 |
型式 |
柱塞泵 |
|
型号 |
德国品孚 PF36 |
||
|
额定压力 |
16MPa |
||
|
系统使用压力 |
10MPa |
||
|
额定流量 |
122L/min |
||
|
额定转速 |
1000r/min |
||
|
传动型式 |
窄 V 带传动（型号 15N-1900，3 根） |
||
|
水阀及** |
水阀形式 |
高压不锈钢球阀，10MPa |
|
|
**方式 |
气缸驱动，电气** |
||
|
喷水杆喷嘴型式 |
高压洗涤型 |
||
|
低 压 冲 洗 系 统 |
低压水泵 |
型号 |
80QZB60/90(杭州威龙) |
|
流量 |
60m³/h |
||
|
扬程 |
90m |
||
|
冲洗宽度 |
24m |
||
|
扫盘降尘系统 |
水泵，洒水喷嘴。与高压清洗系统共水滤、水箱等 |
||
|
清 扫 系 统 |
型式 |
在底盘前后轴之间，车架两侧对称位置各布置一个可升降、可外伸的立扫扫盘，扫盘旋转由液压马达驱动，转速可调。 |
|
|
扫刷直径 |
φ900mm |
||
|
扫盘速度 |
高速档（正常作业档）：100r/min；中速档：80r/min；低速档：60r/min |
||
|
扫盘倾角调整 |
前倾4°~6° 外倾2°~4° |
||
|
吸 嘴 |
型 式 | ||
