楚胜牌东风多利卡型扫路车





本公司生产的道路清扫车垃圾箱容积5立方,清水箱容积2立方,采用性能更强劲的江铃公司77.5马力副发动机,道路清扫车扫盘采用电液带动,前扫盘带防避让功能,能达到更好的清扫效果和保护扫盘。 操纵箱在驾驶室,各系统电气集中**,操作方便; 四扫盘与吸嘴进行扫吸结合,吸扫能力**;

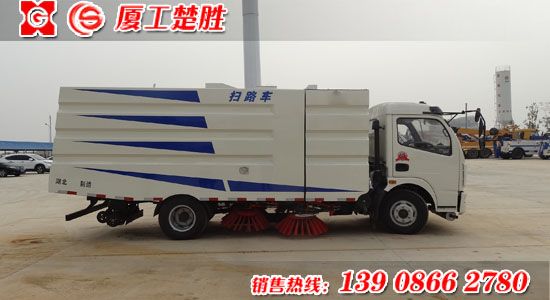

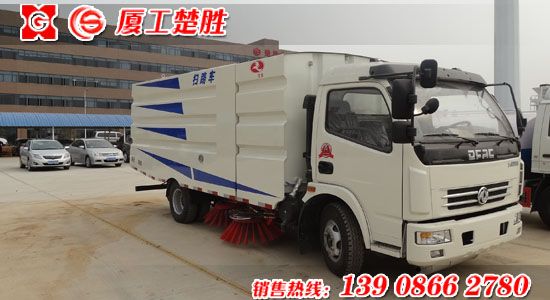

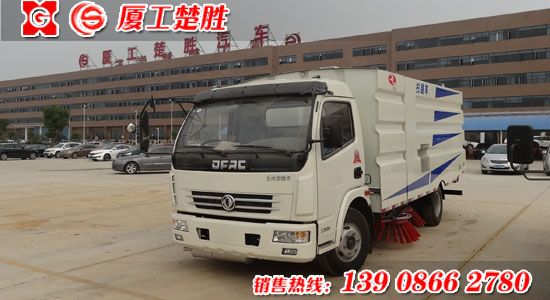

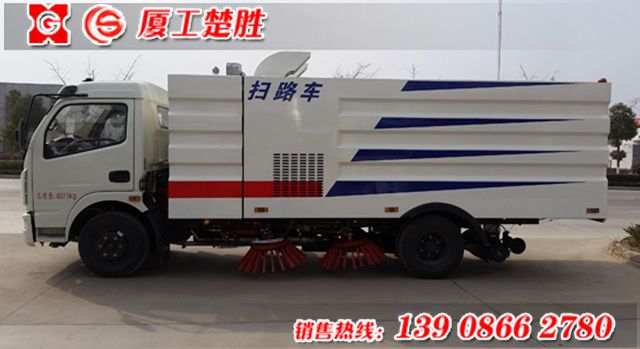

东风多利卡扫路车
整车配置
该扫路车采用东风多利卡型国Ⅳ二类底盘改装,加装副发动机、风机、清水箱、垃圾箱、左右立扫、后置吸盘,扫盘降尘系统,液压系统、专用装置电控系统和副车架等改装而成(可加装前冲后洒)
1、东风多利卡(轴距3800)型国Ⅳ二类底盘,驾驶室带前翻,带原装方向助力,7.50R16钢丝胎,前后桥带空气避震器。配备朝柴发动机,120马力,低油耗。
2、副发动机采用性能强劲的江西五十铃57Kw发动机。
3、自动离合器驱动风机,减少风机启动和停止时对发动机的冲击。离合器在使用过程中具有高度耐磨、使用寿命长、低噪音、低油耗量和节省成本的优点。
4、采用洛阳上市公司,北玻台信大功率耐磨免维护离心风机,无噪音,效率高风量大,使用寿命长。
5、清水箱充分利用了车载空间,容积2.5-3m³,内置水位报**器,水箱内部做防腐,防锈,防毒处理,使水泵运行更安全,保障了清扫的效率。
6、垃圾箱采用双层内胆不锈钢结构,容积5m³,内部加装过滤网板,能有效地防止树叶、塑料袋之类的轻飘物堵塞风口及灰尘的排出。内置喷雾压尘装置,**大限度的利用了垃圾箱装载垃圾的空间。厢体采用倾翻卸料。

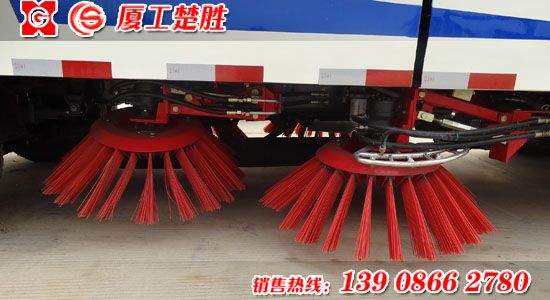

7、左右立扫为单扫盘,前扫盘带自动避让功能,减少了扫刷的数量和扫刷消耗量,能降低使用成本。扫刷上加装喷水装置,用于喷雾降尘。左右立扫分开**,可实现后扫和全扫等不同的作业模式。
8、吸嘴的吸口宽度达到1100mm,**大作业总宽度大于3.2m。3个高度可调的吸嘴轮,能方便调整和保证吸嘴与路面间合理间隙,从而达到更好的吸污效果,吸污效率更高。
9、驾驶室手动按钮式液压系统驱动左右立扫升降、左右扫盘旋转、吸嘴升降、垃圾箱后门开闭、垃圾箱倾翻复位等机械动作。
10、扫盘摆线马达采用国内知名品牌,使用寿命长稳定可靠,故障率低。
11、液压管路采用德国标准技术密封结构形式,抗震动性能好,密封可靠性高,可实现无泄漏的密封效果。
12、采用高品质液压华德电磁阀组,双向操作按钮,关键电控元件采用德国西门子电器开关,可靠性高,使用寿命长。
13、液压元件采用集成叠加设计,驾驶室电液集中**,操作方便。
14、加装手动泵应急系统,在副发动机停止的状态下也能举升垃圾箱,便于维护保养。
15、后部采用LED箭头灯**示灯,保证行车作业安全。
16、非不锈钢件经电泳防锈处理,经久耐用。
17、副架承重梁用截面长120mm宽60mm厚8mm的方钢焊接而成,保障了整车安全性,让车辆行驶更安全。
18、外观造型电脑设计,高位侧裙,曲面过渡,整体协调匀称。达到低油耗,低噪音,流线型外观设计。
19、该车辆可根据客户需求装配雪铲,升降平台,高炮。充分利用空间,实现一车多用。
扫路车参数表
项目 |
参数 |
副发动机型号 |
JX493 |
副发动机功率 |
57 kW (77.5马力) |
**大总质量 |
6500 kg |
**高车速 |
≥95km/h |
清扫宽度 |
2.8-3.2m |
清水箱容积 |
2.5-3m3 |
垃圾箱容积 |
5 m3 |
作业速度 |
3~25km/h |
**大作业能力 |
45000 -90000m2/h |
**大吸入粒度 |
110 mm |
清扫效率 |
≥95% |
外形尺寸(mm) |
7150×2200×2720 |
货厢尺寸(mm) |
×× |
接近/离去角 |
19/12 |
前悬/后悬(mm) |
1032/1638 |
总质量(Kg) |
8275 |
额定载质量(Kg) |
1180 |
整备质量 |
6900 |
**高车速(km/h) |
99 |
主要技术参数
1. 整车外形尺寸:长7150mm宽2200mm高2720mm
2. 车辆总质量:8275Kg额定载质量:1180Kg 整备质量:6900Kg
3. 本车**高时速可达到99Km/h,清扫速度:3-25Km/h
4. 清扫效率:≥95%
5. **大吸入粒度:100mm
6. 垃圾箱**大卸料角:45°
7. **大清扫宽度:3.2m
8. **大清扫能力:70000㎡/h
9. 液压油箱容量:60L
10.副发动机工作转速:1750r/min
11.垃圾箱容积:5m³
12.水箱容积:2.5m³
底盘技术参数
1.底盘型号:DFA1080SJ12D3
2.轴距:3800mm
3.排放标准:GB3847-2005,GB17691-2005国Ⅳ
4.轮胎规格:7.50-16LT 14PR,7.50R16LT 14PR
5.轮胎数:7个
6.驾驶室准乘人数:3人
7. 发动机型号:CY4102-CE4C
联系人:郭鹏 电话:0722-7502108 13908662780
