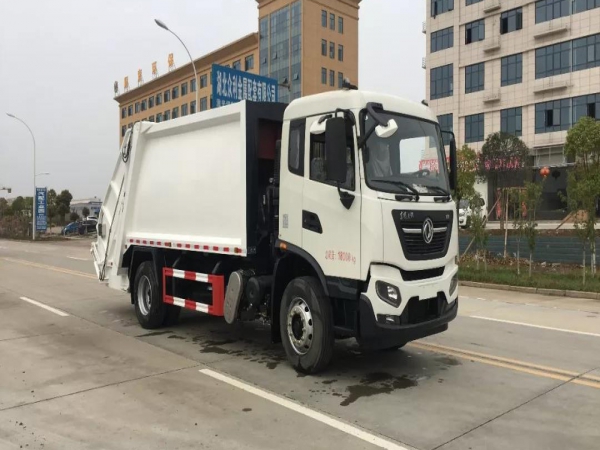

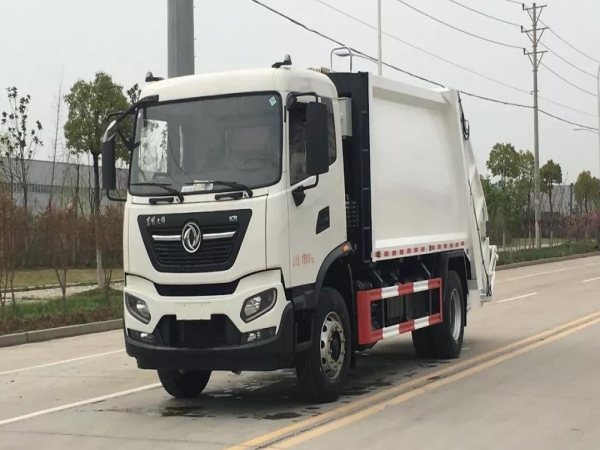

东风天锦14方纯电动压缩垃圾车
二、技术内容
东风天锦纯电动压缩垃圾车
公告型号：CSC5180ZYSDBEV
底盘型号：DFH1180BEV1
轴距(mm)：4500
轮胎规格：295/80R22.5 18PR
驱动电机型号：AMT-J6S950D
电机厂家：苏州绿控
电机功率(Kw)：80/160
电机扭矩（Nm）600/1100
电池种类：CATL磷酸铁锂
总电量(KWh)：210
电池能量密度（wh/kg）:155
电池布置形式：侧挂式
续航里程（Km）：310
充电时间（h）：1.5
**车速（Km/h）:100,89
**爬坡度（%）：30
箱体容积：12-14方
产品型号 | CSC5180ZYSDBEV 纯电动压缩式垃圾车 | ||
底盘型号 | DFH1180BEV1 | ||
底盘生产厂家 | 东风商用车有限公司 | ||
外形尺寸 | 长 (mm) | 8760、8790 (无上料装置) 8960、8990 (摆臂装置、全密封斗落地斗装置) 9150、9180 (翻桶装置、半密封三角斗装置) | |
宽 (mm) | 2500 | ||
高 (mm) | 3300 | ||
驱动电机型号 生产厂家 | TZ370XS-LKM1103 苏州绿控传动科技有限公司 | ||
峰值功率 (kW) | 160 | ||
动力电池品牌/类型 | CATL宁德时代/磷酸铁锂 | ||
电池电量 (kwh) | 210.56 | ||
动力电池电压 (V) | 540 | ||
上装动力源 | 取力器 | ||
轴距 (mm) | 4500 | ||
**大总质量 (kg) | 18000 | ||
整备质量 (kg) | 12000、12400 | ||
轮胎型号 | 295/80R22.5 18PR | ||
前轮距 (mm) | 1900,1920,1940 | ||
后轮距 (mm) | 1860,1880 | ||
接近角 (°) | 16 | ||
离去角 (°) | 13 | ||
专 用 参 数 | 垃圾箱有效容积 (m3 ) | ≥12.8 | |
污水箱容积 (m3 ) | ≥0.5 | ||
填料斗容积 (m3 ) | ≥1.8 | ||
装填循环一次时间 (s) | ≤25 | ||
填装器举升时间 (s) | ≤85 | ||
卸料循环时间 (s) | ≤60 | ||
翻桶机构循环时间 (s) | ≤10 (翻桶、半密封斗装置) ≤28 (摆臂装置、全密封斗装置) | ||
翻桶机构型式 | 2 个 240L (标配) 半密封斗、摆臂装置、全密封落地斗装置 (选装) | ||
填料器口离地高度 (mm) | ≥1000 | ||
液压系统压力 (MPa) | ≥18 | ||
**系统 | CAN 总线+运动**器 | ||
液压胶管 | 广东天河 | ||
CSC5180ZYSDBEV 纯电动压缩式垃圾车配置介绍
多路换向阀 | 湖南鸿辉、扬州中梅 |
液压油泵 | 563 单泵；选装 563/520 |
液压油缸 | 厦门银华/烟台未来 |
